5 অক্ষ গ্রাইন্ডিং মেশিন: এটি কীভাবে কাজ করে, মূল সুবিধা এবং স্মার্ট কেনার টিপস

যখন একজন গ্রাহক আপনাকে টারবাইন ব্লেড বা মাল্টি-লবড কাটিং টুলের একটি ব্যাচ দেয়, তখন প্রচলিত রুট হল রুক্ষ করা এবং প্রতিটি মুখ আলাদা মেশিনে শেষ করা, তারপরও আশার ঘনত্ব বজায় থাকবে। একটি 5-অক্ষ গ্রাইন্ডিং মেশিন সেই পাটিগণিত পরিবর্তন করে। এটি ওয়ার্কপিস এবং চাকাকে পাঁচটি ইন্টারপোলেটেড অক্ষ বরাবর অবস্থান করতে পারে, তাই একটি একক সেটআপ জ্যামিতির আরও বিস্তৃত খামকে কভার করে। কিন্তু এটি কি প্রতিটি দোকানের জন্য সঠিক পরবর্তী ক্রয় করে? সৎ উত্তর হল: এটি শুধুমাত্র তখনই পরিশোধ করে যখন কাজটি সত্যিই যুগপত বহু-অক্ষ গতির দাবি করে।

একটি 5-অক্ষ গ্রাইন্ডিং মেশিন আসলে কী করে

একটি 5-অক্ষ গ্রাইন্ডিং মেশিন দুটি অতিরিক্ত বোতাম সহ একটি বাহ্যিক নলাকার গ্রাইন্ডার নয়। X, Y, এবং Z অক্ষগুলি টেবিল, চাকার মাথা বা ওয়ার্কপিসকে তিনটি রৈখিক দিকে নিয়ে যায়। A এবং B অক্ষগুলি ওয়ার্কপিস বা টুল স্পিন্ডেলকে ঘোরায় এবং কাত করে। একসাথে তারা আপনাকে পাঁচ ডিগ্রি স্বাধীনতা দেয়, তাই নাকাল চাকা পৃষ্ঠের সাথে যোগাযোগ না হারিয়ে প্রায় যে কোনও কোণ থেকে একটি জটিল প্রোফাইলের কাছে যেতে পারে।

অনুশীলনে, এর অর্থ আপনি একটি ক্ল্যাম্পিংয়ে একটি জটিল ভাস্কর্যযুক্ত পৃষ্ঠকে পিষতে পারেন। একটি তিন-অক্ষ মেশিনে, আপনাকে অংশটি সূচী করতে হবে, পুনরায় সেটআপ করতে হবে এবং রানআউট এবং প্রান্তিককরণ ত্রুটিগুলি গ্রহণ করতে হবে। পাঁচ-অক্ষের ইন্টারপোলেশন চাকাটিকে তাত্ত্বিক পৃষ্ঠের পথের সাথে নিযুক্ত থাকতে দেয় যখন অংশটি বাঁক নেয় এবং এটির নীচে কাত হয়।

কিভাবে 5-অক্ষ আন্দোলন নির্ভুলতা প্রদান করে

একটি 5-অক্ষ গ্রাইন্ডারে নির্ভুলতা কেবলমাত্র আরও মোটর থাকার বিষয় নয়। কন্ট্রোল সিস্টেমকে ক্রমাগত পাঁচটি অক্ষ সিঙ্ক্রোনাইজ করতে হবে। আধুনিক CNC কন্ট্রোলগুলি একটি টুলপথকে যুগপত অক্ষ কমান্ডে পরিণত করতে ডিকপলড কার্টেসিয়ান স্থানাঙ্ক এবং বিপরীত গতিবিদ্যা ব্যবহার করে। একটি অক্ষ এমনকি 0.002 মিমি পিছিয়ে থাকলে, সমাপ্ত প্রোফাইল ছায়া বা বকবক দেখাতে পারে।

যান্ত্রিক দৃঢ়তা সমান গুরুত্বপূর্ণ। একটি 5-অক্ষ গ্রাইন্ডিং মেশিনের একটি অনমনীয় ভিত্তি, বলস্ক্রুতে উচ্চ সীসা নির্ভুলতা এবং টাকুতে তাপীয় ক্ষতিপূরণ প্রয়োজন। এগুলি ছাড়া, অতিরিক্ত অক্ষগুলি কেবল ত্রুটি বাজেটকে আরও বিস্তৃত করে। সেরা পাঁচ-অক্ষের ডিজাইনগুলি প্রিলোডেড লিনিয়ার রেল এবং ডাইরেক্ট-ড্রাইভ রোটারি টেবিল ব্যাকল্যাশ কমাতে ব্যবহার করে।

অনুশীলনে 5-অক্ষ গ্রাইন্ডিংয়ের মূল সুবিধা

ফাইভ-অক্সিস গ্রাইন্ডিং আপনাকে কম সেটআপ, কম সাইকেল টাইম, ভালো সারফেস ফিনিস এবং আন্ডারকাট এবং টুইস্টেড জ্যামিতি তৈরি করার ক্ষমতা দেয় যা সাধারণ প্লাঞ্জ গ্রাইন্ডিং পৌঁছাতে পারে না। এটি আংশিক-টু-অংশের ধারাবাহিকতাও উন্নত করে কারণ একই ক্ল্যাম্পিং সমস্ত মেশিনযুক্ত পৃষ্ঠের জন্য ব্যবহৃত হয়।

যখন একটি 5-অক্ষ মেশিন সেরা ফিট নয়

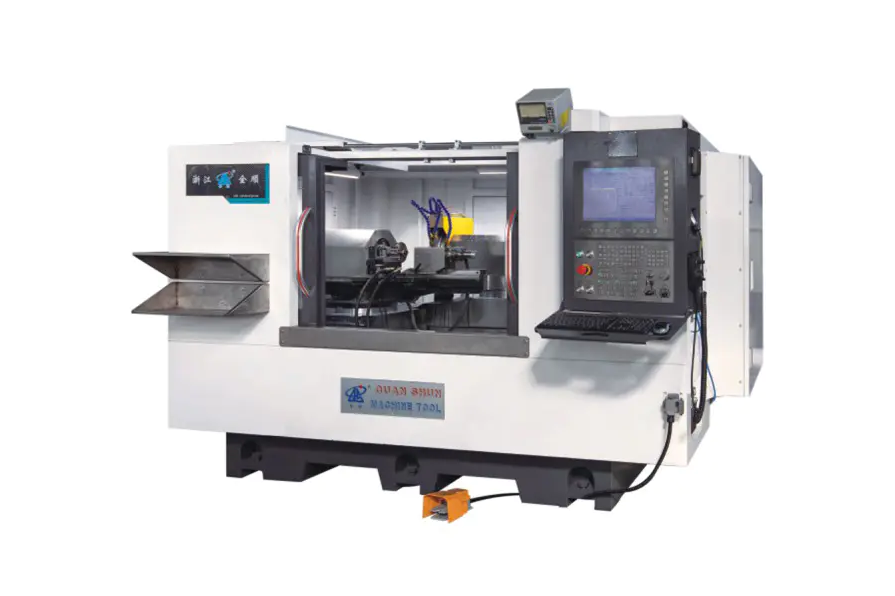

যদি আপনার অংশগুলি বেশিরভাগই নলাকার শ্যাফ্ট, হাতা বা ক্র্যাঙ্কশ্যাফ্টগুলি একটি সু-সংজ্ঞায়িত কেন্দ্ররেখার হয়, তাহলে একটি মাল্টি-অক্সিস মেশিন ওভারকিল হতে পারে। একটি CNC নলাকার পেষকদন্ত বা একটি যৌগ গ্রাইন্ডিং মেশিন অনেক কম খরচে এবং সহজ রক্ষণাবেক্ষণ সহ সাব-মাইক্রোন গোলাকার এবং সামঞ্জস্যপূর্ণ আকার সরবরাহ করতে পারে। উদাহরণস্বরূপ, Zhejiang Quanshun মেশিন টুল তৈরি করে a উচ্চ নির্ভুলতা CNC প্রোফাইল নলাকার পেষকদন্ত যা অনেক বেশি প্রচলিত সেটআপ সহ জটিল বাহ্যিক প্রোফাইল পরিচালনা করে। পাঁচ-অক্ষের জ্যামিতির বিপরীতে, এই মেশিনগুলি অংশের ঘূর্ণন অক্ষের চারপাশে তৈরি করা হয়, তাই তারা দৃঢ়তা বজায় রাখে যা বেশিরভাগ দোকান একটি নলাকার গ্রাইন্ডার থেকে আশা করে।

আপনি যদি দীর্ঘ শ্যাফ্ট বা বড় ব্যাস প্রক্রিয়াকরণ করেন, একটি ডাবল-হুইলহেড বা চওড়া-চাকার নকশা প্রায়শই পাঁচ-অক্ষ কেন্দ্রের চেয়ে উচ্চতর থ্রুপুট সহ কাজটি করতে পারে। কাস্টম গ্রাইন্ডিং সলিউশনগুলি অ-মানক ওয়ার্কপিসগুলির জন্যও পাওয়া যায় যা আপনি ব্যবহার করতে পারেন তার চেয়ে বেশি অক্ষ কিনতে না বলে।

একটি 5-অক্ষ গ্রাইন্ডিং মেশিন কেনার আগে কী মূল্যায়ন করবেন

আপনার অংশ পোর্টফোলিও দিয়ে শুরু করুন. যদি 80% কাজ একটি সাধারণ দুই-চোয়ালের মধ্যে রাখা যায়, তাহলে একটি 5-অক্ষ বিনিয়োগ নিষ্ক্রিয় বসে থাকতে পারে। পরবর্তী, সহনশীলতা ব্যান্ড সংজ্ঞায়িত করুন। ফাইভ-অক্ষ মেশিনিং এর প্রোফাইল সহনশীলতার জন্য জ্বলজ্বল করে ±0.005 মিমি , কিন্তু যদি আপনার বাইরের ব্যাসের জন্য শুধুমাত্র ±0.01 মিমি প্রয়োজন হয়, একটি সস্তা মেশিন এটি সহজেই ধরে রাখতে পারে।

প্রোগ্রামিং আরেকটি লুকানো খরচ. একটি 5-অক্ষ গ্রাইন্ডিং মেশিনের জন্য সাধারণত একটি CAM পোস্ট-প্রসেসরের প্রয়োজন হয় যা ইন্টারপোলেটেড পাঁচ-অক্ষের চালগুলিকে আউটপুট করে, এছাড়াও একজন প্রশিক্ষিত প্রোগ্রামার। সেই সময়ের ফ্যাক্টর, শুধু স্টিকারের দাম নয়।

অবশেষে, মেশিন নির্মাতার পরিষেবার গভীরতা দেখুন। পাঁচটি অক্ষ সহ একটি 40-টন মেশিন এমন কিছু নয় যা আপনি স্থানীয় মেরামতের দোকানে ট্যাক্সি করে যেতে পারেন। প্রতিক্রিয়ার সময়, অতিরিক্ত অক্ষ ইউনিটের প্রাপ্যতা এবং বিল্ডার অন-সাইট কমিশনিং অফার করে কিনা সে সম্পর্কে জিজ্ঞাসা করুন।

আপনার দোকানের জন্য সঠিক নাকাল প্রযুক্তি নির্বাচন করা

কোনো সার্বজনীন রায় নেই। সঠিক পছন্দ নির্ভর করে আপনার পণ্যের মিশ্রণ, আপনার গুণমানের লক্ষ্য এবং আপনার দলের মাল্টি-অক্ষ টুলপাথ প্রোগ্রাম করার ক্ষমতার উপর। অনেক নির্মাতারা একটি মধ্যম পথ খুঁজে পান: দৈনন্দিন কাজের জন্য একটি নির্ভরযোগ্য সিএনসি নলাকার গ্রাইন্ডার রাখুন এবং জটিল অংশগুলি উপস্থিত হলে একটি নমনীয় যৌগিক গ্রাইন্ডিং কেন্দ্র যোগ করুন। এই পদ্ধতিটি বহিরাগত জ্যামিতি পরিচালনা করার ক্ষমতা বজায় রেখে প্রতি অংশে খরচ কম রাখে।

একটি ব্যবহারিক সিদ্ধান্ত কাঠামোর জন্য, আমাদের গাইড দেখুন কিভাবে একটি গ্রাইন্ডিং মেশিন নির্বাচন করবেন .
