কিভাবে একটি CNC নলাকার গ্রাইন্ডিং মেশিন ব্যবহার করবেন?

একটি CNC নলাকার গ্রাইন্ডিং মেশিন ব্যবহার করতে, আপনাকে প্রথমে ওয়ার্কপিসটি আটকাতে হবে এবং টুলটি সেট করতে হবে। তারপর, সিএনসি সিস্টেমে মেশিনিং প্রোগ্রাম (জি-কোড) ইনপুট বা কল করুন। কন্ট্রোল প্যানেলের মাধ্যমে নাকাল চাকার গতি, ফিড রেট এবং কুলিং সিস্টেম চালু/বন্ধ সেট করুন। অবশেষে, স্পষ্টতা নাকাল জন্য স্বয়ংক্রিয় চক্র মোড শুরু করুন. মূল অপারেশনটি মাইক্রোন-স্তরের মাত্রিক সহনশীলতা এবং পৃষ্ঠের রুক্ষতা প্রয়োজনীয়তা অর্জনের জন্য ওয়ার্কপিস অক্ষ এবং গ্রাইন্ডিং চাকার গতিপথের মধ্যে সুনির্দিষ্ট মিল নিশ্চিত করছে।

একটি CNC নলাকার গ্রাইন্ডিং মেশিনের মূল উপাদানগুলি বোঝা

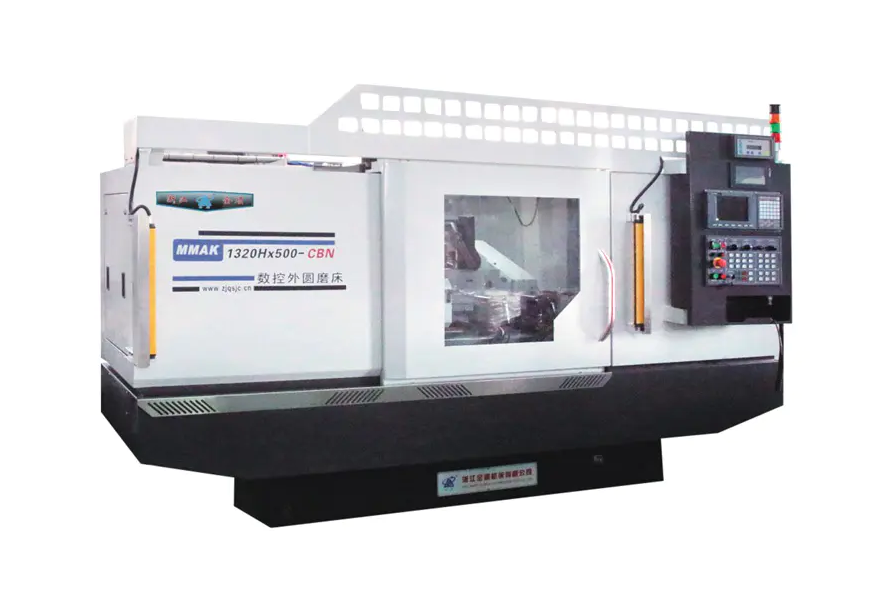

পরিচালন প্রক্রিয়ায় প্রবেশ করার আগে, নির্ভুল নাকাল সরঞ্জামের মৌলিক কাঠামো বোঝা অপরিহার্য। ক CNC নলাকার নাকাল মেশিন প্রধানত একটি বিছানা, হেডস্টক (ওয়ার্কপিস ঘূর্ণন চালানো), টেলস্টক, গ্রাইন্ডিং হুইল হেড (গ্রাইন্ডিং হুইল মাউন্ট করা), এবং গুরুত্বপূর্ণ CNC সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা নিয়ে গঠিত।

সিএনসি সিস্টেম: X-অক্ষ (গ্রাইন্ডিং হুইল ফিড) এবং জেড-অক্ষ (টেবিল অনুদৈর্ঘ্য আন্দোলন) এর মধ্যে সংযোগ নিয়ন্ত্রণের জন্য দায়ী।

সার্ভো ড্রাইভ: ফিড নির্ভুলতার স্থায়িত্ব নিশ্চিত করে, সরাসরি বহিরাগত নলাকার গ্রাইন্ডিংয়ের প্রভাবকে প্রভাবিত করে।

একটি CNC নলাকার গ্রাইন্ডিং মেশিনের জন্য বিস্তারিত অপারেটিং পদ্ধতি

1. পাওয়ার-অন এবং অরিজিন রিটার্ন

পাওয়ার অন করার পরে, একটি "শূন্য রিটার্ন" অপারেশন করতে হবে। এটি সিএনসি গ্রাইন্ডিং মেশিনকে তার যান্ত্রিক সমন্বয় ব্যবস্থা স্থাপন করার অনুমতি দেয়, যা পরবর্তী মেশিনিং পাথগুলির নিখুঁত নির্ভুলতা নিশ্চিত করে।

2. ওয়ার্কপিস ক্ল্যাম্পিং এবং সারিবদ্ধকরণ

ওয়ার্কপিস আকৃতি অনুযায়ী কেন্দ্র গর্ত সমর্থন বা চক ক্ল্যাম্পিং নির্বাচন করুন। ঘূর্ণন অক্ষের মসৃণতা নিশ্চিত করতে ওয়ার্কপিসের রেডিয়াল রানআউট পরীক্ষা করতে একটি ডায়াল সূচক ব্যবহার করুন।

3. প্রোগ্রামিং এবং ইনপুট

ম্যানুয়াল ডেটা ইনপুট (MDI) বা USB ফ্ল্যাশ ড্রাইভের মাধ্যমে মেশিনিং প্রোগ্রাম আমদানি করুন। প্রোগ্রাম অন্তর্ভুক্ত করা আবশ্যক:

• নাকাল চাকা রৈখিক গতি সেটিংস
• রুক্ষ গ্রাইন্ডিং, ফাইন গ্রাইন্ডিং এবং স্পার্কলেস গ্রাইন্ডিং এর জন্য সেগমেন্টেড ফিড প্যারামিটার
• নাকাল চাকা ড্রেসিং জন্য ক্ষতিপূরণ তথ্য

4. টুল সেটিং এবং ওয়ার্কপিস স্থানাঙ্ক সেটিং

একটি টুল সেটার বা "স্পার্ক টেস্ট" পদ্ধতি ব্যবহার করে গ্রাইন্ডিং হুইল এবং ওয়ার্কপিস পৃষ্ঠের রেফারেন্স অবস্থান নির্ধারণ করুন। এই পদক্ষেপটি CNC মেশিনের প্রাথমিক নির্ভুলতা নির্ধারণ করে।

5. স্বয়ংক্রিয় যন্ত্র এবং কুলিং

কুল্যান্ট অগ্রভাগ শুরু করুন (এটি গ্রাইন্ডিং পয়েন্টের সাথে সারিবদ্ধ করে) এবং "সাইকেল স্টার্ট" এ ক্লিক করুন। অপারেটরদের অবশ্যই শব্দ এবং স্পার্ক পর্যবেক্ষণের মাধ্যমে গ্রাইন্ডিং প্রক্রিয়া পর্যবেক্ষণ করতে হবে।

CNC নলাকার গ্রাইন্ডিং মেশিনে মেশিনের গুণমান উন্নত করার জন্য মূল উপাদান

অপারেটিং করার সময় কেবল অটোমেশন প্রোগ্রামের উপর নির্ভর করা অপর্যাপ্ত CNC নলাকার নাকাল মেশিনs . সাব-মাইক্রোন নির্ভুলতা মেশিনিং অর্জনের জন্য, তিনটি মাত্রায় গভীরভাবে অপ্টিমাইজেশন প্রয়োজন: চাকার অবস্থা, তাপীয় বিকৃতি নিয়ন্ত্রণ এবং অবস্থানগত তথ্য।

1. যথার্থ ড্রেসিং এবং নাকাল চাকার বৈশিষ্ট্য রক্ষণাবেক্ষণ

গ্রাইন্ডিং হুইলের মাইক্রোস্ট্রাকচার সরাসরি বাহ্যিক নলাকার নাকালের পৃষ্ঠ ফিনিস নির্ধারণ করে। যদিও সিএনসি সিস্টেম ফিড নিয়ন্ত্রণ করতে পারে, এটি স্বয়ংক্রিয়ভাবে নাকাল চাকার নিস্তেজ অবস্থা পরিবর্তন করতে পারে না।

প্রযুক্তিগত বিবরণ: ডায়মন্ড ড্রেসারের তীক্ষ্ণতা বজায় রাখতে হবে। ড্রেসিং এর সময় অনুদৈর্ঘ্য ফিড রেট নমনীয়ভাবে রাফিং এবং ফিনিশিং গ্রাইন্ডিং এর প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য করা উচিত-কাটিং দক্ষতা উন্নত করার জন্য রুক্ষ ড্রেসিং এর জন্য একটি বড় ফিড রেট ব্যবহার করা যেতে পারে, যখন গ্রাইন্ডিং হুইল পৃষ্ঠে মাইক্রো-গ্রাইন্ডিং প্রান্তগুলিকে প্ররোচিত করার জন্য ফিনিশিংয়ের জন্য খুব ছোট ফিড রেট প্রয়োজন।

মান: নিয়মিত এবং বৈজ্ঞানিক ড্রেসিং কার্যকরভাবে পৃষ্ঠের বকবক চিহ্ন (তরঙ্গায়িত লাইন) প্রতিরোধ করে এবং গ্রাইন্ডিং পোড়ার ঝুঁকি উল্লেখযোগ্যভাবে হ্রাস করে।

2. গতিশীল তাপীয় স্থিতিশীলতা এবং কুল্যান্ট ব্যবস্থাপনা

গ্রাইন্ডিং মূলত একটি উচ্চ-শক্তি অপসারণ প্রক্রিয়া যা উল্লেখযোগ্য গ্রাইন্ডিং তাপ উৎপন্ন করে। নিখুঁতভাবে নাকাল সরঞ্জামে, তাপীয় বিকৃতি একটি "লুকানো ঘাতক" যা মাত্রিক বিচ্যুতির দিকে পরিচালিত করে।

প্রযুক্তিগত বিবরণ: কুল্যান্ট শুধুমাত্র পৃষ্ঠকে শীতল করে না বরং নাকালের ধ্বংসাবশেষও ধুয়ে দেয় এবং চাকা আটকে যাওয়া প্রতিরোধ করে। একটি ধ্রুবক-তাপমাত্রার কুলিং সিস্টেমের সুপারিশ করা হয় যাতে মেশিনের বিছানার তাপমাত্রার সাথে কুল্যান্টের তাপমাত্রা সিঙ্কে ওঠানামা করে। একই সাথে, কুল্যান্টের অগ্রভাগের কোণটি অবশ্যই তাপ বিনিময় সর্বাধিক করার জন্য গ্রাইন্ডিং জোনের "ওয়েজ-আকৃতির অঞ্চল" এর দিকে সুনির্দিষ্টভাবে লক্ষ্য রাখতে হবে।

মান: ভাল তাপীয় ভারসাম্য ব্যবস্থাপনা কার্যকরভাবে ওয়ার্কপিসের রেডিয়াল তাপীয় প্রসারণকে নিয়ন্ত্রণ করে, অংশগুলির একটি ব্যাচের ক্রমাগত মেশিনিংয়ের সময় মাত্রিক সামঞ্জস্যতা ন্যূনতম সহনশীলতার মধ্যে থাকে তা নিশ্চিত করে।

3. ফিজিক্যাল ডেটাম এবং সেন্টার হোল ইন্টিগ্রিটি

জন্য CNC নলাকার নাকাল মেশিনs কেন্দ্র সমর্থন ব্যবহার করে, workpiece এর কেন্দ্র গর্ত তার ঘূর্ণন জ্যামিতিক তথ্য.

প্রযুক্তিগত বিবরণ: ক্ল্যাম্পিং করার আগে, ওয়ার্কপিসের উভয় প্রান্তের কেন্দ্রের গর্তগুলিকে অবশ্যই ডেন্ট, অক্সাইড স্কেল বা চিপগুলির জন্য কঠোরভাবে পরিদর্শন করতে হবে। উচ্চ-নির্ভুলতা, স্থল কেন্দ্রগুলি ব্যবহার করার এবং যোগাযোগের পৃষ্ঠগুলিতে একটি উত্সর্গীকৃত উচ্চ-চাপের গ্রীস প্রয়োগ করার পরামর্শ দেওয়া হয়। যদি কেন্দ্রের গর্তটিতে 0.01 মিমি জ্যামিতিক ত্রুটি থাকে, ঘূর্ণনশীল বিবর্ধনের পরে, ওয়ার্কপিসের গোলাকারে প্রতিফলিত ত্রুটিটি দ্রুতগতিতে বৃদ্ধি পেতে পারে।

মান: রেফারেন্স অবস্থানের পরিচ্ছন্নতা এবং বৃত্তাকারতা নিশ্চিত করা উচ্চ সমাক্ষতা এবং উচ্চ বৃত্তাকার মেশিনিং অর্জনের জন্য মৌলিক, এবং এটি CNC সিস্টেমের পুনরাবৃত্তিযোগ্যতা সর্বাধিক করার জন্য একটি পূর্বশর্ত।

নিরাপত্তা সতর্কতা: স্বয়ংক্রিয় নাকাল সরঞ্জাম পরিচালনা করার সময়, উপযুক্ত প্রতিরক্ষামূলক সরঞ্জাম পরিধান করা আবশ্যক। গ্রাইন্ডিং হুইলটি উচ্চ গতিতে ঘোরার সময় নিরাপত্তার দরজা খোলা কঠোরভাবে নিষিদ্ধ, এবং উচ্চ-গতির ঘূর্ণনের অধীনে বিস্ফোরণের ঝুঁকি এড়াতে নাকাল চাকা ফাটলের জন্য নিয়মিত পরীক্ষা করা উচিত।

সিএনসি নলাকার গ্রাইন্ডিং মেশিনের দক্ষ ব্যবহারের জন্য শুধুমাত্র সফ্টওয়্যার প্রোগ্রামিং বোঝার প্রয়োজন নেই, তবে যান্ত্রিক সমাবেশ এবং প্রক্রিয়া পরামিতিগুলির প্রতি সংবেদনশীলতাও প্রয়োজন৷
