সরাসরি উত্তর: নলাকার গ্রাইন্ডিং ব্যতিক্রমী মাত্রিক নির্ভুলতা প্রদান করে ( ±0.001 মিমি এর মতো টাইট সহনশীলতা), উচ্চতর পৃষ্ঠের ফিনিস (Ra 0.1-0.4 um), উচ্চ উপাদান অপসারণের হার, এবং উচ্চ-ভলিউম উত্পাদন রান জুড়ে ধারাবাহিক পুনরাবৃত্তিযোগ্যতা। এটি মহাকাশ, স্বয়ংচালিত এবং হাইড্রলিক্স উত্পাদনে ব্যবহৃত শ্যাফ্ট, বিয়ারিং, রোল এবং নির্ভুল নলাকার উপাদানগুলি শেষ করার জন্য শিল্পের মান।
নলাকার নাকাল কি?
নলাকার গ্রাইন্ডিং একটি মেশিনিং প্রক্রিয়া যা একটি নলাকার ওয়ার্কপিসের বাইরের বা অভ্যন্তরীণ পৃষ্ঠ থেকে উপাদান অপসারণ করতে একটি ঘষিয়া তুলিয়া ফেলিতে সক্ষম চাকা ব্যবহার করে, একটি অত্যন্ত সুনির্দিষ্ট, মসৃণ ফিনিস তৈরি করে। ওয়ার্কপিসটি তার নিজের অক্ষে ঘোরে যখন গ্রাইন্ডিং হুইল নিয়ন্ত্রিত বৃদ্ধিতে উপাদান সরিয়ে দেয়। এই প্রক্রিয়াটি শাফ্ট, টাকু, রড, পিন এবং বিয়ারিং জার্নালের মতো উপাদানগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়।
আধুনিক CNC নলাকার গ্রাইন্ডিং মেশিন প্রযুক্তি এই প্রক্রিয়ায় কম্পিউটার সংখ্যাগত নিয়ন্ত্রণ যোগ করে, সম্পূর্ণ স্বয়ংক্রিয় চক্র, মাল্টি-অক্ষ সমন্বয়, এবং প্রোগ্রামেবল গ্রাইন্ডিং কৌশলগুলিকে সক্ষম করে যা নাটকীয়ভাবে প্রসারিত করে যা প্রচলিত ম্যানুয়াল বা হাইড্রোলিক মেশিনগুলির সাথে একবার সম্ভব ছিল।
OD নাকাল
কেন্দ্র বা chucked মধ্যে একটি workpiece বহিরাগত নলাকার পৃষ্ঠ grinds.
আইডি নাকাল
টাইট-সহনশীলতা ফিট প্রয়োজনীয়তার জন্য অভ্যন্তরীণ বোর বা গর্ত পিষে।
কেন্দ্রবিহীন নাকাল
কোন ফিক্সচারের প্রয়োজন নেই; অংশগুলি একটি ওয়ার্ক রেস্ট ব্লেড এবং নিয়ন্ত্রণকারী চাকা দ্বারা সমর্থিত।
টেপার নাকাল
ওয়ার্কপিস অফসেট করে বা চাকার মাথা ঘুরিয়ে শঙ্কুযুক্ত পৃষ্ঠ তৈরি করে।
নলাকার নাকাল এর মূল সুবিধা
নিম্নোক্ত সুবিধাগুলি ব্যাখ্যা করে যে কেন ভারী শিল্প, মহাকাশ, এবং নির্ভুল প্রকৌশল সেক্টর জুড়ে নির্ভুল ঘূর্ণায়মান উপাদানগুলির জন্য নলাকার গ্রাইন্ডিং পছন্দের ফিনিশিং পদ্ধতি হিসাবে রয়ে গেছে।
01
ব্যতিক্রমী মাত্রিক নির্ভুলতা
নলাকার গ্রাইন্ডিং ±0.001 মিমি (1 মাইক্রন) এর মতো শক্ত সহনশীলতা অর্জন করতে পারে, যা বাঁক বা মিলিং নির্ভরযোগ্যভাবে সরবরাহ করতে পারে তার চেয়ে অনেক বেশি। এটি এমন উপাদানগুলির জন্য অপরিহার্য করে তোলে যেখানে ফিট, ক্লিয়ারেন্স এবং হস্তক্ষেপ অবশ্যই সঠিকভাবে নিয়ন্ত্রণ করা উচিত। (সূত্র: মেশিনারিস হ্যান্ডবুক, 30 তম সংস্করণ, ইন্ডাস্ট্রিয়াল প্রেস)
02
সুপিরিয়র সারফেস ফিনিশ কোয়ালিটি
নাকাল Ra 0.1 থেকে 0.8 um রেঞ্জের মধ্যে পৃষ্ঠের রুক্ষতা মান উৎপন্ন করে, Ra 1.6 থেকে 6.3 um সাধারণ ফিনিস বাঁক এর তুলনায়। এটি বিয়ারিং সিট এবং জার্নাল পৃষ্ঠের মতো ঘূর্ণায়মান সমাবেশগুলিতে ঘর্ষণ, পরিধান এবং ক্লান্তি ব্যর্থতা হ্রাস করে। (সূত্র: এএসএম হ্যান্ডবুক, ভলিউম 16, মেশিনিং)
03
হার্ড ম্যাটেরিয়াল মেশিন করার ক্ষমতা
তাপ চিকিত্সার পরে, ধাতুগুলি কার্যকরভাবে ঘোরানো বা মিল করা খুব কঠিন হয়ে যায়। নলাকার গ্রাইন্ডিং শক্ত স্টিল (70 এইচআরসি পর্যন্ত), কার্বাইড, সিরামিক এবং শক্ত টুল স্টিলগুলিকে সহজে পরিচালনা করে, যা এটিকে অনেক মহাকাশ-গ্রেড উপাদানগুলির জন্য একমাত্র কার্যকর ফিনিশিং পদ্ধতি করে তোলে।
04
উচ্চ পুনরাবৃত্তিযোগ্যতা এবং ধারাবাহিকতা
সিএনসি-নিয়ন্ত্রিত গ্রাইন্ডিং মেশিন হাজার হাজার অংশ জুড়ে সাব-মাইক্রোন সামঞ্জস্যের সাথে একই চক্রের পুনরাবৃত্তি করে। এটি স্বয়ংচালিত এবং মহাকাশ উৎপাদনে গুরুত্বপূর্ণ, যেখানে ব্যাচ-টু-ব্যাচ বৈচিত্র বাদ দিতে হবে। 1.67-এর উপরে Cp/Cpk মানগুলি CNC নলাকার গ্রাইন্ডারে নিয়মিতভাবে অর্জনযোগ্য। (সূত্র: কোয়ালিটি ইঞ্জিনিয়ারিং, মার্সেল ডেকার)
05
অংশ জ্যামিতি জুড়ে বহুমুখিতা
আধুনিক CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.
06
ন্যূনতম তাপীয় বিকৃতি
সঠিক কুল্যান্ট প্রয়োগ এবং নিয়ন্ত্রিত গভীরতা-অফ-কাটের সাথে, নলাকার গ্রাইন্ডিং আক্রমণাত্মক মিলিংয়ের তুলনায় অপসারিত উপাদানের প্রতি ইউনিট কম তাপ উৎপন্ন করে। এটি শক্ত হওয়া উপাদানগুলির ধাতুবিদ্যার অখণ্ডতা সংরক্ষণ করে, পৃষ্ঠের নরম হওয়া বা পুনরায় টেম্পারিং প্রভাব প্রতিরোধ করে।
07
উচ্চ উপাদান অপসারণের হার (সিবিএন/ডায়মন্ড হুইলস সহ)
CBN (কিউবিক বোরন নাইট্রাইড) বা ডায়মন্ড সুপারঅ্যাব্রেসিভ হুইল দিয়ে উচ্চ-গতির নলাকার গ্রাইন্ডিং 100 mm3/mm/s-এর বেশি হারে উপাদান অপসারণ করতে পারে, গ্রাইন্ডিং-লেভেল ফিনিস গুণমান বজায় রেখে প্রতিদ্বন্দ্বী বাঁক নিতে পারে। (সূত্র: গ্রাইন্ডিং টেকনোলজি, স্টিফেন মালকিন, ইন্ডাস্ট্রিয়াল প্রেস)
08
অটোমেশন এবং লাইট-আউট উত্পাদন
CNC নলাকার গ্রাইন্ডারগুলি রোবোটিক লোডার, ইন-প্রসেস গেজিং এবং অভিযোজিত নিয়ন্ত্রণ ব্যবস্থার সাথে একীভূত হয়। এটি মনুষ্যবিহীন "লাইট-আউট" অপারেশনকে সক্ষম করে, প্রতি অংশে শ্রম খরচ নাটকীয়ভাবে হ্রাস করে এবং অবিচ্ছিন্ন 24/7 উত্পাদন চক্র সক্ষম করে।
নলাকার নাকাল বনাম অন্যান্য সমাপ্তি পদ্ধতি
নীচের টেবিলটি সবচেয়ে গুরুত্বপূর্ণ উত্পাদন পরামিতিগুলিতে অন্যান্য সাধারণ সমাপ্তি প্রক্রিয়াগুলির সাথে নলাকার নাকালের তুলনা করে। (সূত্র: ম্যানুফ্যাকচারিং ইঞ্জিনিয়ারিং অ্যান্ড টেকনোলজি, কালপাকজিয়ান, পিয়ারসন)
| প্যারামিটার | নলাকার নাকাল | টার্নিং শেষ করুন | Honing | ল্যাপিং |
|---|---|---|---|---|
| সহনশীলতা (মিমি) | /-0.001 | /-0.01 | /-0.005 | /-0.0005 |
| সারফেস ফিনিশ (রা উম) | 0.1 - 0.8 | 1.6 - 6.3 | 0.1 - 0.4 | 0.025 - 0.1 |
| হার্ড উপাদান ক্ষমতা | চমৎকার (70 HRC পর্যন্ত) | লিমিটেড (45 HRC এর নিচে) | ভাল | ভাল |
| উপাদান অপসারণ হার | উচ্চ (CBN সহ) | খুব উচ্চ | কম | খুব কম |
| অটোমেশন সম্ভাবনা | খুব উচ্চ (CNC Robotic) | উচ্চ | মাঝারি | কম |
| সাধারণ অ্যাপ্লিকেশন | খাদ, বিয়ারিং, রোলস | সাধারণ টার্নিং | ইঞ্জিন বোরস | অপটিক্যাল, গেজ অংশ |
মূল শিল্প অ্যাপ্লিকেশন
নলাকার নাকাল চাহিদা শিল্প জুড়ে স্থাপন করা হয় যেখানে মাত্রিক নির্ভুলতা সরাসরি পণ্য নিরাপত্তা, দক্ষতা, এবং সেবা জীবন প্রভাবিত করে।
মোটরগাড়ি
ক্র্যাঙ্কশ্যাফ্ট, ক্যামশ্যাফ্ট, ট্রান্সমিশন শ্যাফ্ট, ড্রাইভ অ্যাক্সেল এবং ব্রেক ড্রাম সারফেসগুলিকে অ্যাসেম্বলি টলারেন্স মেটাতে গ্রাইন্ডিং করতে হয়।
মহাকাশ
টারবাইন শ্যাফ্ট, ল্যান্ডিং গিয়ারের উপাদান এবং অ্যাকচুয়েটর রডগুলি অতি-আঁটসাঁট সহনশীলতা এবং চমৎকার পৃষ্ঠের অখণ্ডতা দাবি করে।
হাইড্রলিক্স
হাইড্রোলিক সিলিন্ডার রড এবং পাম্প শ্যাফ্টগুলির কার্যকর সিলিং এবং দীর্ঘ পরিষেবা জীবনের জন্য একটি উচ্চ-মানের পৃষ্ঠের ফিনিস এবং গোলাকার প্রয়োজন।
টুল এবং ডাই
নির্ভুল ছাঁচের পিন, পাঞ্চ এবং গেজ মাস্টারগুলি জ্যামিতি এবং কঠোরতা বজায় রাখার জন্য শক্ত হওয়ার পরে চূড়ান্ত আকারে গ্রাউন্ড করা হয়।
বিয়ারিং
অভ্যন্তরীণ এবং বাইরের ভারবহন ঘোড়দৌড়গুলি লোডের অধীনে মসৃণ ঘূর্ণন এবং ন্যূনতম কম্পন নিশ্চিত করতে মাইক্রোন-স্তরের সহনশীলতার জন্য স্থল।
শক্তি / পাওয়ার জেনারেল
জেনারেটর রটার জার্নাল, টারবাইন স্টাব শ্যাফ্ট এবং পাম্প ইমপেলার শ্যাফ্টগুলি নির্ভুলতা এবং নির্ভরযোগ্যতার জন্য নলাকার গ্রাইন্ডিংয়ের উপর নির্ভর করে।

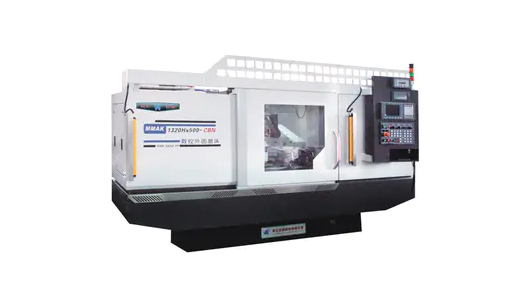

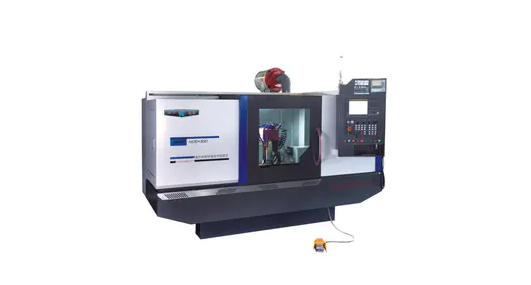

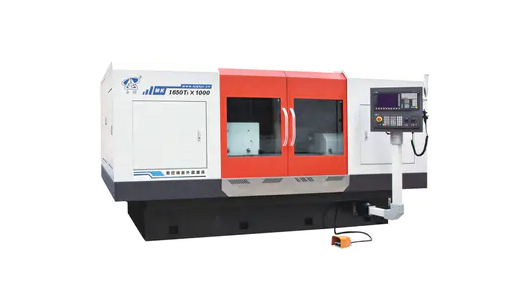

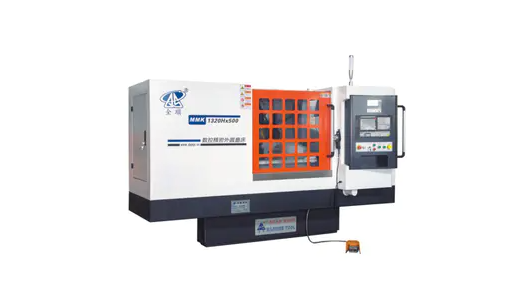

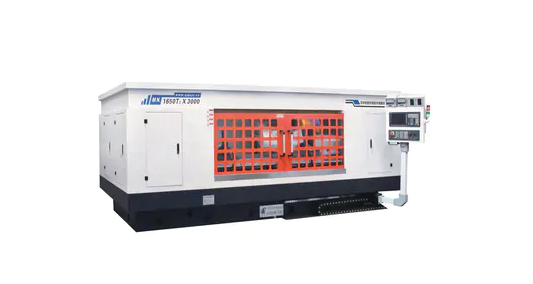

আমাদের সিএনসি নলাকার গ্রাইন্ডিং মেশিন সিরিজ
আমরা একটি সম্পূর্ণ পরিসীমা অফার CNC নলাকার গ্রাইন্ডিং মেশিন মডেলগুলি বিভিন্ন উত্পাদন চাহিদা, ওয়ার্কপিসের আকার এবং নির্ভুলতা স্তরের জন্য প্রকৌশলী। প্রতিটি মেশিন উন্নত CNC নিয়ন্ত্রণ, শক্তিশালী ঢালাই লোহার কাঠামো এবং উচ্চ-নির্ভুল টাকু সিস্টেমগুলিকে সামঞ্জস্যপূর্ণ গ্রাইন্ডিং কর্মক্ষমতা প্রদানের জন্য সংহত করে।
টেকনিক্যাল ফ্যাক্টর যা গ্রাইন্ডিং সুবিধাকে সর্বাধিক করে তোলে
নলাকার নাকালের সুবিধাগুলি সম্পূর্ণরূপে উপলব্ধি করতে, বেশ কয়েকটি প্রক্রিয়া পরামিতি সঠিকভাবে কনফিগার করা আবশ্যক:
| ফ্যাক্টর | সুপারিশ | আউটপুটে প্রভাব |
|---|---|---|
| চাকা স্পেসিফিকেশন | শক্ত ইস্পাত জন্য CBN; সাধারণ ইস্পাত জন্য অ্যালুমিনিয়াম অক্সাইড | MRR, চাকার জীবন এবং তাপীয় লোড নির্ধারণ করে |
| চাকার গতি | 45 - 120 m/s (হাই-স্পিড গ্রাইন্ডিং) | উচ্চer speed improves finish; reduces chip thickness |
| ওয়ার্কপিস গতি | 15 - 30 মি/মিনিট (ওডি গ্রাইন্ডিং) | পৃষ্ঠের সমাপ্তি এবং তাপীয় ইনপুটকে প্রভাবিত করে |
| কাটের গভীরতা | রুক্ষ: 0.01-0.05 মিমি; সমাপ্তি: 0.002-0.005 মিমি | মাত্রাগত নির্ভুলতা এবং পৃষ্ঠের রুক্ষতা নিয়ন্ত্রণ করে |
| কুল্যান্ট প্রবাহ | উচ্চ-pressure, high-volume flood or through-wheel delivery | তাপীয় ক্ষতি প্রতিরোধ করে; চাকা থেকে swarf flushes |
| ড্রেসিং ব্যবধান | ক্রিটিক্যাল অংশগুলির জন্য ক্রমাগত ড্রেসিং (সিডি) বা প্রক্রিয়াধীন | চাকার তীক্ষ্ণতা বজায় রাখে; সামঞ্জস্যপূর্ণ কাটা জ্যামিতি নিশ্চিত করে |
| ইন-প্রসেস গেজিং | নাকাল চক্র সময় সক্রিয় ব্যাস পরিমাপ | ওভারশুট দূর করে; স্বয়ংক্রিয়ভাবে তাপ বৃদ্ধির জন্য ক্ষতিপূরণ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
কি উপকরণ নলাকার স্থল হতে পারে?
নলাকার গ্রাইন্ডিং কার্বন স্টিল, অ্যালয় স্টিল, স্টেইনলেস স্টীল, ঢালাই লোহা, শক্ত করা টুল স্টিল, সিমেন্টেড কার্বাইড, টাইটানিয়াম এবং এমনকি কিছু সিরামিক সহ কার্যত সমস্ত ধাতব সামগ্রী পরিচালনা করে। মূল নির্বাচন ফ্যাক্টর হল ঘষিয়া তুলিয়া ফেলিতে সক্ষম চাকার ধরন ওয়ার্কপিস উপাদানের সাথে মিলে যায়।
কিভাবে CNC নলাকার নাকাল উত্পাদনশীলতা উন্নত করে?
CNC নিয়ন্ত্রণ রুক্ষ পাস, সেমি-ফিনিশ পাস, ফিনিশ পাস, স্পার্ক-আউট এবং প্রত্যাহার সহ সমগ্র গ্রাইন্ডিং চক্রকে স্বয়ংক্রিয় করে। রোবোটিক লোডিং এবং ইন-প্রসেস গেজিংয়ের সাথে মিলিত, অ-উৎপাদনশীল সময় নাটকীয়ভাবে কমে যায়। গবেষণায় দেখায় যে CNC গ্রাইন্ডিং ম্যানুয়াল গ্রাইন্ডিং অপারেশনের তুলনায় চক্রের সময়কে 30-60% কমিয়ে দেয়। (সূত্র: এসএমই ম্যানুফ্যাকচারিং ইঞ্জিনিয়ারিং জার্নাল)
নলাকার গ্রাইন্ডিং দিয়ে সাধারণ সারফেস ফিনিস কী করা যায়?
স্ট্যান্ডার্ড নলাকার নাকাল Ra 0.4 থেকে 0.8 um অর্জন করে। সুপারঅ্যাব্রেসিভ CBN চাকা, উচ্চ-গতির স্পিন্ডল এবং সর্বোত্তম প্রক্রিয়া অবস্থার সাথে, 0.1 um বা তার নিচের Ra মানগুলি অর্জনযোগ্য - একটি একক অপারেশনে হার্ড টার্নিং এবং সুপারফিনিশিংয়ের সমতুল্য।
নলাকার নাকাল ছোট ব্যাচ উত্পাদন জন্য উপযুক্ত?
হ্যাঁ। আধুনিক CNC নলাকার গ্রাইন্ডারগুলি প্রোগ্রামেবল হুইল ড্রেসিং, সংরক্ষিত অংশের প্রোগ্রাম এবং দ্রুত ওয়ার্কহোল্ডিং পরিবর্তনের সাথে দ্রুত পরিবর্তন সমর্থন করে। অনেক অংশ পরিবারের জন্য সেটআপের সময় কমিয়ে 20 মিনিটের নিচে করা হয়েছে, যা ছোট ব্যাচ এবং এমনকি একক-পিস উত্পাদন অর্থনৈতিকভাবে লাভজনক করে তোলে।
প্লাঞ্জ এবং ট্র্যাভার্স নলাকার গ্রাইন্ডিংয়ের মধ্যে পার্থক্য কী?
প্লাঞ্জ (ইন-ফিড) গ্রাইন্ডিং-এ, চাকা একটি নির্দিষ্ট জোন গ্রাইন্ড করার জন্য ওয়ার্কপিসের মধ্যে রেডিয়ালি ফিড করে - সংক্ষিপ্ত, ধাপযুক্ত বা প্রোফাইলযুক্ত বিভাগের জন্য আদর্শ। ট্র্যাভার্স গ্রাইন্ডিং-এ, চাকা সংস্পর্শে থাকাকালীন ওয়ার্কপিস বরাবর অক্ষীয়ভাবে চলে - দীর্ঘ শ্যাফ্ট এবং ক্রমাগত ব্যাসের জন্য উপযুক্ত। অনেক সিএনসি মেশিন একটি একক অংশ প্রোগ্রামের মধ্যে উভয় পদ্ধতি একত্রিত করে।
উপসংহার
নলাকার গ্রাইন্ডিং নির্ভুলতা উত্পাদনে একটি অনন্য অবস্থান দখল করে: এটি একমাত্র প্রক্রিয়া যা একই সাথে মাইক্রোন-স্তরের মাত্রিক নির্ভুলতা, চমৎকার পৃষ্ঠের ফিনিস এবং উত্পাদনশীল হারে সম্পূর্ণরূপে শক্ত সামগ্রী মেশিন করার ক্ষমতা প্রদান করে। যখন আধুনিক CNC প্রযুক্তি দ্বারা চালিত হয়, তখন এটি যেকোন নির্ভুল মেশিনিং অপারেশনের একটি নমনীয়, স্বয়ংক্রিয় এবং অত্যন্ত পুনরাবৃত্তিযোগ্য ভিত্তি হয়ে ওঠে।
আপনি উচ্চ ভলিউমে স্বয়ংচালিত ক্র্যাঙ্কশ্যাফ্টগুলি শেষ করছেন, অ্যারোস্পেস টারবাইন শ্যাফ্টগুলিকে আল্ট্রা-টাইট টলারেন্সে মেশিনিং করছেন, বা সিলিং অ্যাপ্লিকেশনের চাহিদার জন্য হাইড্রোলিক সিলিন্ডার রড তৈরি করছেন, একটি CNC নলাকার গ্রাইন্ডিং মেশিন প্রক্রিয়া ক্ষমতা, অটোমেশন সম্ভাবনা, এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার সমন্বয় প্রদান করে যা অন্য কোন সমাপ্তি প্রক্রিয়ার সাথে মেলে না।
