একটি CNC নলাকার গ্রাইন্ডারে কী কী বৈশিষ্ট্যগুলি সন্ধান করতে হবে？?

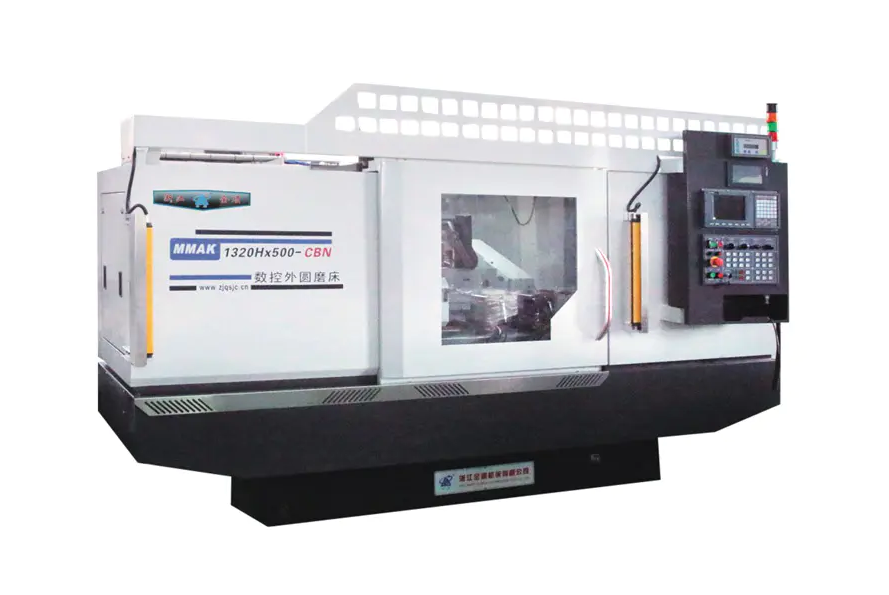

মূল্যায়ন করার সময় a CNC নলাকার পেষকদন্ত , অগ্রাধিকার দেওয়া সবচেয়ে সমালোচনামূলক বৈশিষ্ট্য হয় সাব-মাইক্রোন অবস্থান নির্ভুলতা, স্থির এবং গতিশীল মেশিনের দৃঢ়তা, এবং একটি অত্যাধুনিক CNC নিয়ন্ত্রণ ব্যবস্থা জটিল ইন্টারপোলেশন পরিচালনা করতে সক্ষম। একটি উচ্চ-কর্মক্ষমতা মেশিন একটি পৃষ্ঠ ফিনিস প্রদান করা আবশ্যক (Ra) হিসাবে কম হিসাবে 0.1 μm থেকে 0.4 μm ধারাবাহিকভাবে টাইট মাত্রিক সহনশীলতা বজায় রাখার সময়, প্রায়ই ভিতরে ±0.001 মিমি . মৌলিক চশমার বাইরে, উচ্চ-রেজোলিউশন ফিডব্যাক স্কেল, তাপগতভাবে স্থিতিশীল কাস্টিং এবং স্বজ্ঞাত কথোপকথনমূলক প্রোগ্রামিং এর একীকরণ একটি স্ট্যান্ডার্ড গ্রাইন্ডার এবং একটি উচ্চ-নির্ভুল উত্পাদন সম্পদের মধ্যে পার্থক্যকে সংজ্ঞায়িত করে।

কাঠামোগত অখণ্ডতা এবং তাপীয় স্থিতিশীলতা

যে কোনও নির্ভুলতা নাকাল অপারেশনের ভিত্তি হল মেশিনের বিছানা। একটি স্থিতিশীল ভিত্তি ছাড়া, সমস্ত ইলেকট্রনিক ক্ষতিপূরণ যান্ত্রিক ঘাটতিগুলির জন্য শুধুমাত্র "ব্যান্ড-এইড"।

বেসের স্যাঁতসেঁতে বৈশিষ্ট্য

আধুনিক CNC নলাকার পেষকদন্তs প্রায়ই ব্যবহার Granitan® (পলিমার কংক্রিট) বা উচ্চ-গ্রেড Meehanite ঢালাই লোহা . পলিমার কংক্রিট পর্যন্ত অফার করে 10 গুণ ভাল কম্পন স্যাঁতসেঁতে ঐতিহ্যগত ধূসর ঢালাই আয়রনের চেয়ে, যা আয়না শেষ করার জন্য এবং চাকার জীবন বাড়ানোর জন্য অপরিহার্য। গ্রাইন্ডিং প্রক্রিয়া চলাকালীন কম্পনগুলি বকবক চিহ্নের দিকে পরিচালিত করে, যা মহাকাশ বা চিকিৎসা উত্পাদনের মতো উচ্চ-নির্ভুল শিল্পগুলিতে প্রত্যাখ্যান করা অংশগুলির প্রাথমিক কারণ।

তাপীয় স্থানচ্যুতি নিয়ন্ত্রণ

নাকাল উল্লেখযোগ্য তাপ উৎপন্ন করে। একটি মুখ্য বৈশিষ্ট্য হল একটি প্রতিসম নকশা মেশিন বিছানা এবং headstock. এটি নিশ্চিত করে যে কোনো তাপীয় সম্প্রসারণ একইভাবে ঘটে, কেন্দ্ররেখার প্রান্তিককরণের উপর প্রভাব কমিয়ে দেয়। তদ্ব্যতীত, বৈশিষ্ট্যযুক্ত মেশিনগুলি সন্ধান করুন ঠাণ্ডা কুল্যান্ট সিস্টেম যে টাকু হাউজিং এবং বিছানা মধ্যে একটি ধ্রুবক অপারেটিং তাপমাত্রা বজায় রাখার মাধ্যমে সঞ্চালিত হয় ±0.5°C পরিবেষ্টিত পরিবেশের।

উচ্চ নির্ভুল টাকু সিস্টেম

হুইলহেড স্পিন্ডল হল নাকাল মেশিনের হৃদয়। এর ঘূর্ণনগত নির্ভুলতা সরাসরি ওয়ার্কপিসের গোলাকারতা এবং পৃষ্ঠের গুণমানকে নির্দেশ করে।

হাইড্রোস্ট্যাটিক বনাম রোলিং এলিমেন্ট বিয়ারিং

আপনাকে অবশ্যই হাইড্রোস্ট্যাটিক বিয়ারিং এবং উচ্চ-নির্ভুল অ্যান্টি-ফ্রিকশন (রোলিং) বিয়ারিংয়ের মধ্যে সিদ্ধান্ত নিতে হবে। হাইড্রোস্ট্যাটিক টাকু তেল একটি পাতলা ফিল্ম উপর খাদ ভাসা, ফলে শূন্য ধাতু থেকে ধাতু যোগাযোগ এবং প্রায় অসীম জীবন। তারা ব্যতিক্রমী রানআউট নির্ভুলতা অফার করে (প্রায়শই এর চেয়ে কম 0.0001 মিমি ) বিপরীতভাবে, উচ্চ-স্পীড অ্যাপ্লিকেশনের জন্য উচ্চ-নির্ভুলতা সিরামিক বল বিয়ারিংগুলি পছন্দ করা হয় যেখানে কঠোরতা এবং রক্ষণাবেক্ষণের সহজতাকে অগ্রাধিকার দেওয়া হয়।

ওয়ার্কহেড বহুমুখিতা

সার্বজনীন জন্য একটি মূল বৈশিষ্ট্য CNC নলাকার পেষকদন্তs একটি সুইভেলিং ওয়ার্কহেড (বি-অক্ষ) . দ্বারা চালিত workheads জন্য দেখুন সরাসরি ড্রাইভ মোটর . ডাইরেক্ট ড্রাইভ গিয়ার বা বেল্ট থেকে ব্যাকল্যাশ দূর করে, উচ্চ-রেজোলিউশন সি-অক্ষ ইন্টারপোলেশনের অনুমতি দেয়। এটি "অ-গোলাকার" নাকাল (যেমন, cams, punches, বা eccentric shafts) জন্য গুরুত্বপূর্ণ।

সিএনসি কন্ট্রোল এবং প্রোগ্রামিং সফটওয়্যার

যন্ত্রের বুদ্ধিমত্তা তার নিয়ন্ত্রণ ব্যবস্থায় থাকে। একটি পেষকদন্ত শুধুমাত্র সফ্টওয়্যার হিসাবে সক্ষম যে এটি চালায়.

কথোপকথন ইন্টারফেস

উন্নত CNC গ্রাইন্ডার বৈশিষ্ট্য কথোপকথন প্রোগ্রামিং ইন্টারফেস . এটি অপারেটরদের ম্যানুয়াল জি-কোড লেখার প্রয়োজন ছাড়াই সরাসরি একটি GUI-তে অংশের মাত্রা, উপাদানের ধরন এবং পছন্দসই ফিনিস ইনপুট করতে দেয়। এটি সেটআপের সময় পর্যন্ত কমিয়ে দেয় ৫০% জটিল অংশগুলির জন্য। অন্তর্নির্মিত অন্তর্ভুক্ত সফ্টওয়্যার খুঁজুন সংঘর্ষ পর্যবেক্ষণ প্রাথমিক রানের সময় ব্যয়বহুল টাকু এবং ওয়ার্কপিস রক্ষা করতে।

লিনিয়ার মোটর প্রযুক্তি

উচ্চ গতিশীল অ্যাপ্লিকেশনের জন্য, X এবং Z অক্ষের রৈখিক মোটর ঐতিহ্যগত বল স্ক্রু থেকে উচ্চতর। রৈখিক মোটর উচ্চতর ত্বরণ হার প্রদান করে এবং যান্ত্রিক প্রতিক্রিয়া দূর করে। যখন উচ্চ-রেজোলিউশন কাচের স্কেলগুলির সাথে যুক্ত করা হয় (যেমন, 0.05 μm রেজোলিউশন ), মেশিন পজিশনিং পুনরাবৃত্তিযোগ্যতা অর্জন করতে পারে যে বল স্ক্রুগুলি দীর্ঘ সময়ের ব্যবহারে মেলে না।

স্বয়ংক্রিয় ড্রেসিং এবং ইন-প্রসেস গেজিং

সামঞ্জস্যপূর্ণ ভর উত্পাদন অর্জন করতে, CNC নলাকার পেষকদন্ত অবশ্যই চাকার পরিধান এবং অংশ বৈচিত্র্য স্বয়ংক্রিয়ভাবে ক্ষতিপূরণ করতে সক্ষম হবে।

• স্বয়ংক্রিয় চাকা ড্রেসিং: সিএনসি ড্রেসিং চক্র নিয়ন্ত্রণ করা উচিত, ডায়মন্ড ডিস্ক বা একক-পয়েন্ট ড্রেসার ব্যবহার করে। উন্নত সিস্টেম অন্তর্ভুক্ত অ্যাকোস্টিক এমিশন (কE) সেন্সর যা ড্রেসার এবং চাকার মধ্যে "প্রথম স্পর্শ" সনাক্ত করে, ঘষিয়া তুলিয়া ফেলিতে সক্ষম পরিমাণ হ্রাস করে এবং চাকার আয়ু বাড়ায়।
• ইন-প্রসেস গেজিং: একটি পরিমাপ প্রোব বা "জাম্প-অন" গেজ সিএনসিকে অংশটি পরিমাপ করতে দেয় যখন এটি স্থল হচ্ছে . সিস্টেম স্বয়ংক্রিয়ভাবে রিয়েল-টাইম ডেটার উপর ভিত্তি করে চূড়ান্ত গ্রাইন্ড ফিডকে সামঞ্জস্য করে তাপীয় ড্রিফট বা চাকার বিচ্যুতির জন্য ক্ষতিপূরণ দিতে, নিশ্চিত করে যে ব্যাচের প্রতিটি অংশ অভিন্ন।
• ফাঁক নিয়ন্ত্রণ: এই বৈশিষ্ট্যটি AE সেন্সর ব্যবহার করে শনাক্ত করতে কখন চাকা ওয়ার্কপিস স্পর্শ করতে চলেছে, মেশিনটিকে দ্রুত অ্যাপ্রোচ থেকে তাৎক্ষণিকভাবে সূক্ষ্ম ফিডে যেতে দেয়, "এয়ার গ্রাইন্ডিং" দূর করে এবং চক্রের সময় কমিয়ে দেয় 10% থেকে 20% .

মাল্টি-হুইল কনফিগারেশন এবং সার্বজনীন ক্ষমতা

নমনীয়তা একটি প্রধান প্রবণতা CNC নলাকার নাকাল , বিশেষ করে বিভিন্ন অংশের জ্যামিতি পরিচালনা করে এমন কাজের দোকানগুলির জন্য।

টারেট হুইলহেডস

একটি সঙ্গে সজ্জিত মেশিন জন্য দেখুন স্বয়ংক্রিয় সুইভেলিং হুইলহেড (বুরুজ) . এই turrets একাধিক চাকা ধরে রাখতে পারে-উদাহরণস্বরূপ, একটি বাহ্যিক নাকালের জন্য, একটি অভ্যন্তরীণ নাকালের জন্য এবং তৃতীয়টি মুখ নাকালের জন্য। একটি সিএনসি-নিয়ন্ত্রিত বি-অক্ষ বুরুজ উচ্চ পুনরাবৃত্তিযোগ্যতার সাথে প্রয়োজনীয় অবস্থানে ঘোরাতে পারে (যেমন, ±1 আর্ক সেকেন্ড ), একটি অংশ সম্পূর্ণরূপে সমাপ্ত করার অনুমতি দেয় a একক সেটআপ . এটি একটি অংশ পুনরায় ক্ল্যাম্প করার সময় প্রবর্তিত ত্রুটিগুলি দূর করে।

অভ্যন্তরীণ নাকাল সংযুক্তি

এমনকি যদি আপনার প্রাথমিক ফোকাস OD (বাহ্যিক ব্যাস) নাকাল, একটি সুইং-ডাউন বা বুরুজ-মাউন্ট করা অভ্যন্তরীণ নাকাল (আইডি) টাকু একটি significant advantage. Ensure the CNC can handle the transition between OD and ID cycles seamlessly, including the different speeds and dressing requirements for the smaller ID wheels.

পরিবেশগত এবং নিরাপত্তা বৈশিষ্ট্য

উচ্চ-গতির গ্রাইন্ডিং সূক্ষ্ম কুয়াশা এবং সম্ভাব্য বিপদ তৈরি করে যা মেশিনের নকশা দ্বারা পরিচালিত হওয়া আবশ্যক।

• সম্পূর্ণ ঘের: কুল্যান্ট স্প্রে এবং গ্রাইন্ডিং ডাস্ট ধারণ করার জন্য একটি উচ্চ-মানের CNC গ্রাইন্ডার সম্পূর্ণরূপে আবদ্ধ করা উচিত। এটা শুধু পরিচ্ছন্নতার জন্য নয়; এটা জন্য অপরিহার্য সমন্বিত কুয়াশা নিষ্কাশন সিস্টেম কার্যকরভাবে কাজ করতে।
• অগ্নি দমন ব্যবস্থা: আপনি যদি উচ্চ-নির্ভুলতা সমাপ্তির জন্য তেল-ভিত্তিক কুল্যান্ট ব্যবহার করেন, একটি সমন্বিত CO2 বা শুষ্ক রাসায়নিক আগুন দমন সিস্টেম একটি mandatory safety feature.
• এরগনোমিক লোডিং: ম্যানুয়াল বা আধা-স্বয়ংক্রিয় লোডিংয়ের জন্য, টেবিলের উচ্চতা এবং দরজার ছাড়পত্র সহজে অ্যাক্সেসের জন্য অনুমতি দেওয়া উচিত। সম্পূর্ণ স্বয়ংক্রিয় উত্পাদনের জন্য, মেশিনটি হওয়া উচিত "রোবট প্রস্তুত" প্রমিত ইন্টারফেস (যেমন, Profibus বা ইথারনেট) এবং স্বয়ংক্রিয় দরজা সহ।

নির্বাচনের জন্য চূড়ান্ত চেকলিস্ট

আপনার পছন্দ চূড়ান্ত করার সময়, আপনার সবচেয়ে চাহিদাপূর্ণ অংশের প্রয়োজনীয়তার বিপরীতে নিম্নলিখিত বৈশিষ্ট্যগুলি যাচাই করুন:

1. কেন্দ্রগুলির মধ্যে সর্বাধিক দূরত্ব: আপনার দীর্ঘতম অংশে 20% বাফার নিশ্চিত করুন।
2. টেবিলের উপর দোল: চেক করুন যে বৃহত্তম ব্যাসের অংশ এবং গেজের ক্লিয়ারেন্স আরামদায়কভাবে ফিট করে।
3. চাকার ব্যাস: বড় চাকাগুলি (যেমন, 500 মিমি) দীর্ঘস্থায়ী হয় এবং ছোট চাকার চেয়ে পৃষ্ঠের গতি ভাল বজায় রাখে।
4. সিএনসি রেজোলিউশন: সন্ধান করুন 0.0001 মিমি নিয়ন্ত্রণ সফ্টওয়্যার মধ্যে বৃদ্ধি ক্ষমতা.
5. টেলস্টক ডিজাইন: A সূক্ষ্ম-নিয়ন্ত্রিত tailstock (টেপার সংশোধনের জন্য) দীর্ঘ-খাদ নির্ভুলতার জন্য গুরুত্বপূর্ণ।
